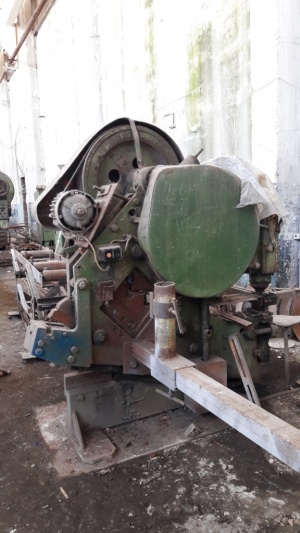

НВ5222 Основное техническое назначение и эксплуатационные параметры В паспорте на станок отмечается, что подобная техника позволяет выполнять универсальные разделительные операции пластического деформирования с заготовками различного сортамента – полосы, профильного металлопроката (уголок, как равнобокий, так и неравнобокий, круг, квадрат). Возможна пробивка отверстий и выполнение фасонных пазов в листовом и фасонном прокате. При установке дополнительных приспособлений и штампового инструмента (спецификация и номенклатура которого приводятся в паспорте) на рассматриваемых комбинированных ножницах возможно выполнять также секционную штамповку контуров поэлементно, контурную резку и вырубку полосы, и даже правку. Паспорт станка включает в себя перечень быстросменных деталей и инструмента, используя который, можно легко переналаживать агрегат для работы с различными исходными изделиями. Комбинированные пресс-ножницы НВ5222 после капитального ремонта Основными техническими характеристиками ножниц, которые соответствуют нормативам ТУ 2-041-284-83, являются:. Максимальная толщина материала, подлежащего разделению, мм – 16 (из расчёта, что прочность металла или сплава составляет 450 МПа; при иных значениях механических показателей предельная величина данного параметра устанавливается экспериментальным путём).

Максимальные размеры полосы, которая подлежит разрезке (ширина×толщина), мм — 190×18. Наибольший диаметр круглого металлопроката, мм (при тех же условиях, что и п.1) – 50. Размеры равнобокого уголка, полки которого расположены перпендикулярно друг другу, мм — 125×125×14. Для узла дыропробивного пресса – наибольший диаметр пробиваемого отверстия, мм – 32. Число ходов ползуна главного привода (регулируемое), мин -1 – 1753. Мощность электродвигателя. Габаритные размеры оборудования (длина×ширина×высота), мм — 1780×1030×1865.

Масса оборудования, кг – не более 2500. На комбинированных ножницах НВ5222 можно разрезать также и неравнобокий уголок, при условии, что одна из его полок не превышает 125 мм. Разница в допустимых значениях толщины различных видов металлопроката объясняется различным углом начала деформирования заготовки соответствующим видом рабочего инструмента, что полностью определяется кинематикой станка. для разделения полосового материала;. для резки сортового профиля;.

прессовой головки для пробивки отверстий. Кинематически все эти узлы собраны на общей станине и снабжены совместным приводом от одного электродвигателя (электрическая схема станка предусматривает наличие двигателя с короткозамкнутым ротором). Система управления комбинированными ножницами – смешанная, с применением как педального включения (используется с целью включения/выключения дыропробивного пресса), так и рычажного, для приведения в движение исполнительного механизма резки. Общий вид и габаритные размеры Описание последовательности действия комбинированных ножниц, согласно паспорту, следующее:. При включении электродвигателя вращение через маховик передаётся на приёмный вал, на противоположном конце которого установлена прямозубая понижающая передача. Через зубчатое колесо вращение сообщается эксцентриковому валу, на кривошипе которого установлены качающиеся балансир и ползун. Переключение узлов производится при помощи рычажного механизма включения.

Предварительно в один из неподвижных ножей вставляется разрезаемая заготовка. Всего ножей в основной комплектации станка три – для круга, квадрата и сортового проката, хотя по дополнительному заказу могут быть изготовлены и ножи с иным набором рабочих профилей.

Пресс-ножницы комбинированные Н5222А. Паспорт Н5222А-00-001ПС Производитель: КЗМП М.: Станкоимпорт Формат: PDF. Оглавление: Общие сведения 1 Основные технические данные 1 Комплект поставки 2 Свидетельство о приемке 4 Свидетельство о консервации 9 Свидетельство об упаковке 9 Сведения о ремонте 10 Назначение 11 Состав пресс-ножниц 12 Устройство и работа 14 Работа электрооборудования 18 Меры безопасности 23 Порядок установки 24 Настройка 27 Регулирование 29 Техническое обслуживание 31 Система смазки 32 Спецификация быстроизнашивающихся деталей и технологического инструмента 33.

Прокат фиксируется по упору, после чего ползун включается на рабочий ход, производя разрезание металла. Переводя рычаг в противоположное положение, останавливают ползун в его крайней верхней точке, после чего извлекают изделие из зоны реза.

1. 2 пресс- ножницы комбинированные. Паспорт на Приводные комбинированные пресс-ножницы.
2. Паспорта на ножницы, скачать бесплатно. / Паспорт на пресс-ножницы комбинированные НГ5222. Скачать бесплатно паспорт к пресс-ножницам комбинированным НГ5222. Добавить новый комментарий. Для того чтобы оставить комментарий необходимо авторизоваться или зарегистрироваться на портале. Новости компаний. Индустриальный парк «ОКА» приветствует первого резидента.

Пресс Ножницы Комбинированные

Для включения привода дыропробивного пресса, используют педаль включения. При её нажатии включается в работу балансир, с закреплённым на его нижнем торце подпружиненным штоком. Предварительно в матрицу по упорам устанавливается полуфабрикат, в котором требуется выполнить отверстие. Перемещаясь в направляющих станины ножниц, шток воздействует на ползун, к которому прикреплён дыропробивной пуансон. Дыропробивная матрица установлена на столе, который конструктивно находится сзади оборудования и снабжена жёстким съёмником.

Происходит пробивка. После пробивки вал возвращает балансир в исходное положение.

При наличии заусенца, во избежание застревания пуансона в заготовке, пружинный механизм снимает её с ползуна. Кинематическая схема На комбинированных ножницах могут одновременно работать два оператора – один отвечает за разделение полосового или объёмного стального проката, а второй – за производство операции пробивки отверстия. Электросхема пресс-ножниц комбинированных модели НВ5222 допускает их эксплуатацию как в автоматическом режиме, так и в режиме одиночных ходов.

Рекомендации по оптимальному использованию станка Поскольку комбинированные ножницы не являются разделительным оборудованием повышенной точности, то при выполнении наладочных операций необходимо следить за тем, чтобы глубина внедрения подвижного и неподвижного ножей в разрезаемый сортамент проката не превышало 25% от первоначального габаритного размера сечения металла, указанного в паспорте. Отмеченное условие крайне важно для резки высокопластичных металлов и сплавов (например, алюминия). В крайнем случае, допустимо применять резку с подогревом, когда исходный полуфабрикат нагревают до 150200 °С. Данное условие чаще всего реализуется для разделения высокоуглеродистых (содержащих более 0,5% С) или легированных сталей. Предусматривая использование дыропробивного пресса, стоит первоначально устанавливать повышенные (по сравнению с теми, что рекомендуются в паспорте) зазоры между боковыми направляющими съёмника и заготовкой, иначе возможен её изгиб и выпучивание в районе действия дыропробивного пуансона. В паспорте на станок отмечаются также условия установки ножниц. Поскольку данное оборудование не отличается ударным характером работы, то специального фундамента не требуется.

Отсутствие системы электропневматического включения позволяет устанавливать ножницы вне помещений, снабжая подвижные узлы смазкой, пригодной для применения в соответствующем температурном режиме. Техника должна быть укрыта влагозащитным козырьком.

1 Важные сведения об оборудовании Широкая функциональность, надежная и очень простая конструкция делают пресс-ножницы очень востребованными различными предприятиями. Их активно используют как средние и малые производственные компании, так и крупные промышленные организации, в частности машиностроительные. Комбинированные пресс-ножницы состоят из далее указанных узлов:. для вырубки пазов;.

для резки металлических листов;. для обработки сортового металла;. для получения отверстий в металлических изделиях. Рекомендуем ознакомиться. Наличие этих механизмов позволяет выполнять на КПН обработку всех видов металлургического проката, включая и фасонный, а также металлолома. Узлы ножниц устанавливаются на станину. Дыропробивной пресс управляется педальным либо рычажным механизмом, ползун – только рычажным.

Привод для всех механизмов – общий. Основные характеристики отечественных ПН указаны в Госстандарте 7355–77.

Пресс-ножницы позволяют разделывать на отдельные заготовки разный металлопрокат максимально экономичным и эффективным способом. Различные модели данного оборудования работают с листами от 10 до 32 мм толщиной, со стороной от 32 до 65 мм, обеспечивая за одну минуту от 28 до 66 рабочих ходов ножей. Во время резки оператору следует постоянно следить за тем, чтобы ножи для пресс-ножниц не входили чересчур глубоко в обрабатываемый металл, так как это чревато получением двойного среза.

Особенно аккуратно необходимо производить обработку металлолома или листов, которые предварительно подогреваются, а также металлоизделий с высоким показателем пластичности. Подогрев некоторых заготовок осуществляют с целью предотвращения появления на их торцах трещин. Предварительный нагрев не требуется, в которых углерода содержится не более половины процента. Большое влияние на качество обработки изделий имеет скорость внедрения в заготовку ножей. Обычно режутся на пониженных скоростях, углеродистые – на повышенных.

Все комбинированные пресс-ножницы современной конструкции снабжаются электрическими двигателями с двумя скоростями, чтобы обеспечить возможность выбора требуемого 'темпа' работы. 2 Коротко об основных разновидностях ПН Комбинированные пресс-ножницы для резки металлолома и проката бывают следующих видов:. дисковые и рычажные (ручные);. гидравлические;. контейнерные.

Также описываемые устройства делят на стационарные и мобильные. Ручные ПН оптимальны для выполнения небольших по объемам работ по разрезанию металлолома, профильного и листового металла, уголка и арматуры. Рычажные приспособления располагают двумя ножами (как правило, длиной не более 10 сантиметров), один из которых крепится к станине (что делает его неподвижным). Изготавливаются такие ножи для пресс-ножниц. В отечественной практике чаще всего используются сплавы Р18, У8, У9.

Ручные ПН дают возможность разрезать стальные прутки шириной до 30 см сечением до 1,3 см, а также листы толщиной до 5 мм. Рычажные ручные ножницы, кроме того, используются для резки цветных металлов толщиной не более 6 мм. Более эффективными и функциональными считаются дисковые приспособления. Такие ручные инструменты позволяют раскраивать и резать металлические заготовки без особых усилий, обрезать кромки, прорезать щели и высекать пазы.

Лезвия на них очень долговечные, за счет чего ручные ножницы демонстрируют высокую работоспособность. Контейнерные пресс-ножницы, которые часто называют горизонтальными, рекомендованы для резки металлолома. Они имеют специальную камеру, где и производится обработка металла.

За счет этого стружка, образующаяся в процессе работы, не разлетается в стороны, что увеличивает безопасность труда оператора. Для подачи металлолома в камеру предназначено специальное загрузочное окно. Сама же подача может осуществляться вручную при помощи электромагнита или грейфера. Контейнерные пресс-ножницы обеспечивают разное усилие резки.

Паспорт На Пресс Ножницы Нв5222б Комбинированные Нв5222

Есть маломощные агрегаты с усилием не более 2 тысяч кН. Существуют и более мощные пресс-ножницы для лома с развиваемым усилием в 4–5 кН. Мобильные КПН от стационарных отличаются тем, что их можно перевозить и выполнять металлообрабатывающие операции на разных объектах.

В большинстве случаев такие агрегаты на машинах дополнительно оснащаются краном-манипулятором, облегчающим процесс загрузки металла в камеру установки. Другими словами, мобильные ПН – по-настоящему автономные устройства, которые несложно доставить на требуемое место выполнения работ. 3 Гидравлические КПН НВ5222 и НГ5223 Наибольшее распространение на отечественных предприятиях получили гидравлические ножницы, обладающие множеством технологических достоинств. Они гарантируют высокое качество резки, большую точность выполнения операций, экономный расход режущих приспособлений, отличные скоростные показатели. На сегодняшний день гидравлические ПН используются в ремонтных и штамповочных цехах, на предприятиях машино- и судостроения, на комбинатах, занимающихся производством металлоконструкций, утилизацией и переработкой металлической продукции.

На российских заводах чаще всего встречаются пресс-ножницы НГ5223 и НВ5222, которые дают возможность на одном станке выполнять различные операции. Рассматриваемые гидравлические станки располагают сварной прочной станиной, сделанной из двух листов (стальных), которые привариваются к массивному основанию. В их конструкции предусмотрено наличие нескольких неподвижных и подвижных ножей.

Пресс Ножницы Нг 5223

Один из подвижных режущих инструментов (зарубочный) имеет прямоугольную форму, другой представляет собой гильотинный механизм, с помощью которого обрабатывается листовой металл. Инструкция к станку НВ5222 и НГ5223 подробно описывает технологию правильной эксплуатации их ножей. Данные гидравлические установки работают с ножами из сталей 4Х5В2ФС и Р6М5 (когда ведется раскрой предварительно разогретых изделий) и ХБФ, Х12Ф1 (резка холодного проката). На станке НВ5222 обрабатываются полосы с максимальными размерами 2 на 14 см, на НГ5223 – 1,8 на 19 см. Данные гидравлические установки снабжаются электродвигателями на 5 кВ (модель НВ) и 5,5 кВ (модель НГ) и мощными дыропробивными прессами.
